1.4418 (X4CrNiMo16-5-1) ficha técnica
1.4418 (X4CrNiMo16-5-1) material desde el almacén con origen U.E., aserrado a su medida!
Denominaciones internacionales:
SIS 2387, SS2387, AFNOR Z6CND16-05-1
Aplicaciones:
1.4418 es un acero inoxidable al cromo-níquel-molibdeno, martensitico, blando, resistente al ácido (estructura mixta martensítica-austenítica-ferrítica). El tiene una muy buena resistencia a la corrosión en medios agresivos.
Una excelente combinación de buenos valores de tenacidad y altas resistencias estan típicas de este material.
El material 1.4418 se puede pulir y esta adecuado para utilizar a temperaturas entre -30°C y 300°C.
El 1.4418 se utiliza a menudo para piezas sometidas a esfuerzos mecánicos y corrosivos, como ejes de bombas, piezas de centrífugas, piezas de turbinas de agua en áreas de la industria química, la industria automotriz, la industria aeroespacial, la construcción naval y la ingeniería mecánica.
Propiedades:
| aptitud de soldadura: | bueno |
| maquinabilidad: | medio |
| propiedades mecánicas: | buena |
| forjabilidad: | medio |
| resistencia a la corrosión: | buena |
forja: si se va a forjar el material 1.4418, se debe calentar lentamente el material a una temperatura de 800°C. Esto esta seguido por un calentamiento rápido entre 1150°C y 1180°C. El material se forja entre 950°C y 1180°C y luego se enfría en el horno, en cenizas secas u otros medios.
soldadura: el material 1.4418 se puede soldar con todos los procesos comunes porque lleva un bajo contenido de carbono.
resistencia a la corrosión: el material es insensible a la corrosión intergranular. El material 1.4418 esta más resistente a la corrosión debido al mayor contenido de aleación en comparación con otros grados martensíticos de acero inoxidable.
También tiene un alto nivel de resistencia a la corrosión a los álcalis, ácidos débiles y ácidos oxidantes como el ácido nítrico. 1.4418 es resistente a la fatiga corrosión y a la corrosión bajo tensión.
mecanizado: la maquinabilidad se puede mejorar agregando pequeñas cantidades de azufre (hasta un máximo de 0.03%). Sin embargo, esto puede tener un impacto negativo en las propiedades mecánicas y la resistencia a la corrosión de 1.4418.
transformación en frío: existe la posibilidad de transformación en frío, pero la alteración en frío no es común.
tratamiento térmico
| temperatura en °C | enfriamiento | |
| recocido blando (+A) | 600-650 | horno, aire |
| bonificación (+QT) | ||
| endurecer | 950 – 1050 | polímero, aceite, aire |
| revenido QT7601 | 590 – 620 | agua, aire |
| revenido QT9001 | 650 – 700 |
1ejecución del tratamiento térmico (el número después de QT indica la resistencia mínima fija.)

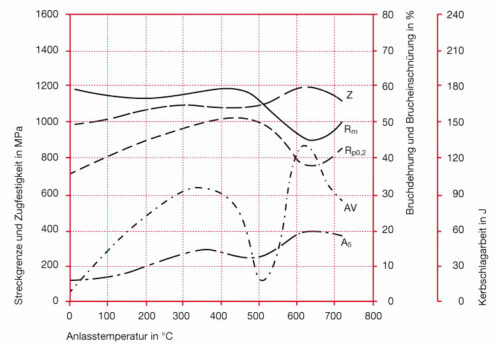

Diagrama de revenido:
Procesamiento:
| pulido | se posible |
| transformación en frío | se posible |
| mecanisación | moderado |
| recalcado en frío | no es común |
| forja libre y forja en estampa | se posible |
Propiedades físicas:
| densidad en kg/dm³ | 7,7 |
| resistencia eléctrica a 20 ° C en (Ω mm2) / m | 0,8 |
| magnetizabilidad | disponible |
| conductividad térmica a 20 ° C en W / (m K) | 15 |
| capacidad térmica a 20 ° C en J / (kg K) | 430 |
Analísis química:
| 1.4418 X4CrNiMo16-5-1 |
C | Si | Mn | P | S | Cr | Mo | Ni | V | Al | Cu | N | Nb | Ti |
| min. | 15,00 | 0,8 | 4,0 | |||||||||||
| max. | 0,06 | 0,70 | 1,5 | 0,04 | 0,05 | 17,00 | 1,5 | 6,0 | 0,02 |
Desde el almacén:

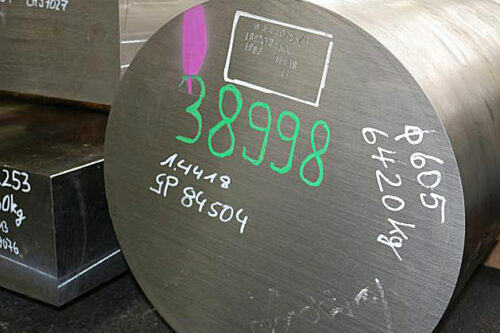

1.4418 redondo laminado / forjado, bonificado, pre-torneado o pelado

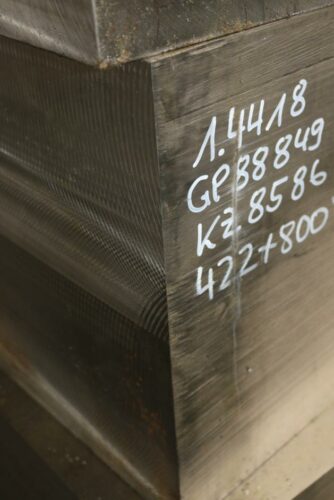

1.4418 plano, forjado, bonificado, pre-mecanizado
Beneficios de los cortes aserrados:
Debido al procesamiento mecánico con la sierra, la estructura del material muestra una deformación involuntaria y un endurecimiento de material mucho menores que, por ejemplo, el oxicorte.
Por lo tanto la pieza ya mecanizada de la sierra dispone en el borde una estructura homogénea, eso no cambia en la continuación del material.
Esta circunstancia permite el acabado de trabajo con fresado o taladrado de la pieza inmediatamente, no hay que realizar recocer blando de nuevo o similar.
