1.4307 (X2CrNi18-9) ficha técnica
1.4307 (X2CrNi18-9) desde el almacén serrado a la dimensión deseada!
Denominaciones internacionales:
AISI 304L, SIS2333, DUS304, Z4CN1910FF
Aplicaciones:
El material 1.4307 es un acero austenítico al cromo-níquel. La tendencia a solidificarse se reduce debido al bajo contenido de carbono, lo que beneficia la maquinabilidad. Se proporciona una buena resistencia a la corrosión en medios ambientales naturales. Este acero inoxidable es resistente a la corrosión intergranular y es fácil de procesar.
La composición química y las propiedades son comparables al material 1.4301.
Áreas de aplicación
El acero 1.4307 se usa en las siguientes áreas: automotriz, construcción, química, petróleo / petroquímica, aeroespacial y mecánica.
El acero 1.4307 está clasificado bajo la norma AISI 304L.
Propiedades:
| soldabilidad: | excelente |
| maquinabilidad: | medio de (1 = malo – 10 = bueno) |
| pulido: | si |
| forjabilidad: | buena |
| clase a la corrosión: | 5 ( 0 = debil – 5 = bueno) |
| magnetizabilidad: | bajo |
forjar: el material 1.4307 se calienta a 1150°C – 1180°C. El proceso de forjado tiene lugar entre 1180°C y 950°C. Si no hay temor a la deformación, el material se enfría rápidamente en aire o agua después del proceso de forjado.
soldadura: El número de material 1.4307 es adecuado para el tratamiento de soldadura con o sin material aportado. No se requiere tratamiento térmico después de la soldadura. La resistencia a la corrosión está influenciada por la soldadura.
resistencia a la corrosión: se excluye la formación de carburos de cromo debido al bajo contenido de carbono. Es resistente a la corrosión intergranular. En ausencia de concentraciones de sal y cloro, existe una buena resistencia a la corrosión en los medios ambientales naturales.
conformabilidad en frío: este material es adecuado para la transformación masivo en frío.
tratamiento térmico
| temperatura en °C | enfriamiento | |
| conformación en caliente | 1.200 – 900 | aire |
| tratamiento térmico | ||
| recocido de desolución (+AT) | 1.000 – 1.100 | agua, aire |
transformación
| transformación en frío | es posible |
| mecanisación | es posible |
| recalcado en frío | es posible |
| forjar libre y forja en estampa | es posible |
| pulido | es posible |
propiedades especiales:
- hasta 550°C utilizable
- Idoneidad para bajas temperatura
- propiedades magnéticas μr ≤ 1.3
- pulirse
propiedades físicas:
| densidad en kg/cm³ | 7,9 |
| resistencia eléctrica a 20°C en (Ω mm²)m | 0,73 |
| conductividad térmica a 20°C en W/(m K) | 15 |
| capacidad térmica específica a 20°C in J/(kgK) | 500 |
Analísis química:
| 1.4307 X2CrNi18-9 |
C | Si | Mn | P | S | Cr | Mo | Ni | V |
| min. | 17,0 | 8,0 | |||||||
| max. | 0,03 | 19,50 | 10,50 |
Desde el almacén:

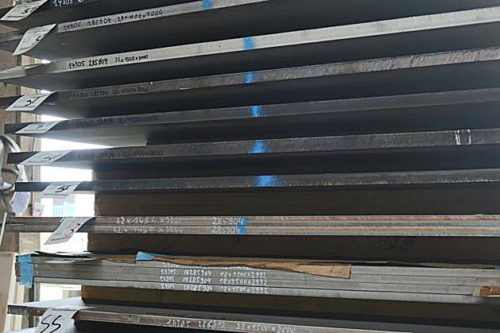

chapa, laminada, solución recocida

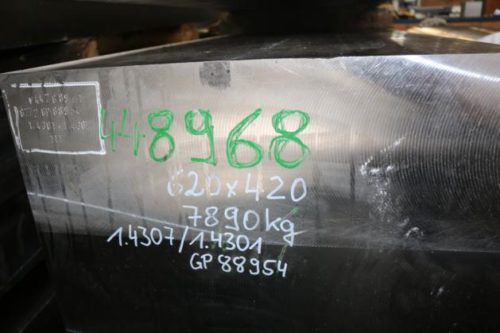

acero plano, forjado, recocido de desolución
Beneficios de los cortes aserrados:
Debido al procesamiento mecánico con la sierra, la estructura del material muestra una deformación involuntaria y un endurecimiento de material mucho menores que, por ejemplo, el oxicorte.
Por lo tanto la pieza ya mecanizada de la sierra dispone en el borde una estructura homogénea, eso no cambia en la continuación del material.
Esta circunstancia permite el acabado de trabajo con fresado o taladrado de la pieza inmediatamente, no hay que realizar recocer blando de nuevo o similar.
