1.4550 (X6CrNiNb18-10) ficha técnica
1.4550 (X6CrNiNb18-10) ex stock serrado a su medida!
Denominaciones internacionales:
S34700, AISI347, SS2338, 0H18N12Nb
Aplicaciones:
1.4550 es un acero inoxidable al cromo-níquel-austenítico que con un contenido de niobio. El material está en estado soldado debido al antiguo carburo de niobio, independiente del grosor y la sección transversal, resistente a la corrosión intergranular.
El acero inoxidable 1.4550 se ha establecido en la construcción de centrales nucleares debido a su alta resistencia a la corrosión. En el sector privado, se utiliza para electrodomésticos. El material también se usa a menudo en la industria del cine y la fotografía.
Areas de aplicaciones:
En las industrias química y alimentaria, el grado 1.4550 se usa a menudo para contenedores y aparatos.

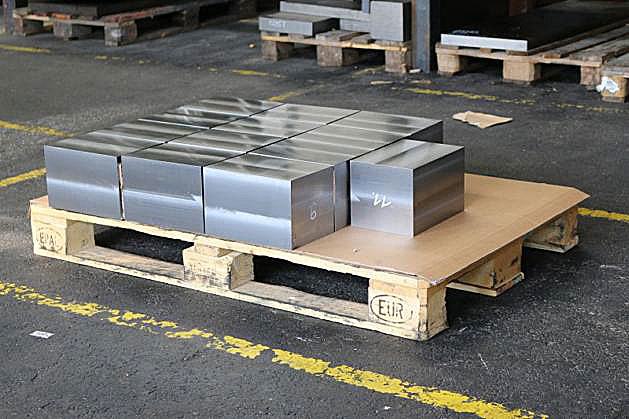

Suministramos el material como placas aserradas directamente del stock.
1.4550 se clasifica bajo la norma AISI 347.
Características:
soldabilidad: | buena |
resistencia a la corrosión: | muy buena |
pulibilidad: | solo con restricciones |
maquinabilidad: | solo con restricciones |
soldadura: el material es adecuado para todos los procesos de soldadura comunes. No se requieren medidas especiales ni tratamientos posteriores al calor. Los materiales aportados por soldadura son 1.4551 y 1.4316.
resistencia a la corrosión: buena resistencia a una variedad de entornos en las industrias química, textil, de refinación de petróleo, leche y alimentos.
conformación en caliente: la conformación en caliente debe ser realizar entre
1120°C y 1020°C. Luego se enfría en el aire o en agua.
Procesamiento:
conformación en frío | posible |
mecanisatión | solo con restricciones |
pulido | inadecuada |
Propiedades físicas:
densidad (kg/dm3) | 7,9 |
resistencia eléctrica a 20°C (Ω mm2/m) | 0,73 |
conductividad térmica a 20°C (W/m K) | 15 |
capacidad calorífica específica a 20 ° C (J / kg K) | 500 |
Propiedades mecánicas:
dureza Brinell: < 215 HB
resistencia intercristalina hasta aprox. 400°C
temperatura en servicio -270°C a 900°C
temperatura de servicio más baja posible -270°C
Débilmente magnetizable, que aumenta con el aumento de la conformación en frío.
solución recocida y templado
Rm al menos 500 N/mm², Rp0,2 min 240 N/mm²
Analísis química:
1.4550 X6CrNiNb18-10 |
C | Si | Mn | P | S | Cr | Mo | Ni | V |
min. | 17,0 | 9,00 | |||||||
max. | 0,08 | 1,00 | 2,00 | 0,045 | 0,15 | 19,0 | 12,00 |
1.4550 X6CrNiNb18-10 |
Al | Cu | N | Nb | Ti |
min. | 10xC | ||||
max. | 1,0 |

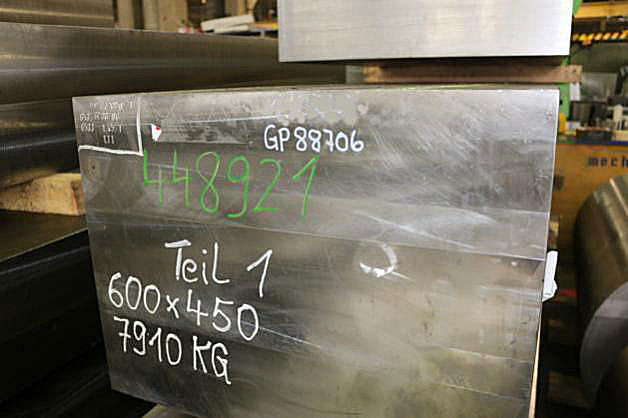

Desde el almacén:
plano, forjado, recocido de disolución y templado, pre-mecanizado
Beneficios de los cortes aserrados:
Debido al procesamiento mecánico con la sierra, la estructura del material muestra una deformación involuntaria y un endurecimiento de material mucho menores que, por ejemplo, el oxicorte.
Por lo tanto la pieza ya mecanizada de la sierra dispone en el borde una estructura homogénea, eso no cambia en la continuación del material.
Esta circunstancia permite el acabado de trabajo con fresado o taladrado de la pieza inmediatamente, no hay que realizar recocer blando de nuevo o similar.
