1.4404 ESR ficha técnica
1.4404 ESR para las aplicaciones de materiales más exigentes
Denominaciones internacionales:
AISI 316L, SS 2343, SS 2348, SS 2553, ASTM 316L, UNS S31603, AFNOR Z2CND17-12, BS 316S12, UNI X2CrNiMo1712, JIS SUS316L, GOST 03Ch17N13M2, GB 022Cr17Ni12Mo2
Aplicaciones:
El acero austenítico al cromo-níquel-molibdeno 1.4404 ESR, inoxidable, muestra mejores propiedades del material debido al proceso de refundición por electroescoria (ESR).
La composición de los elementos de aleación permite una excelente resistencia a la corrosión de ácidos orgánicos (aminas/ácidos fórmicos) e inorgánicos (anhídrido ftálico/ barnizes). El material súper puro se utiliza especialmente para componentes relevantes para la seguridad con altas exigencias en cuanto al material y a la vida útil.
Àrea de aplicación
1.4404 ESR se elige, por ejemplo, para piezas de la industria química y farmacéutica que entran en contacto directo con los productos. Además, el material se utiliza en una amplia variedad de industrias, como la industria alimentaria, la industria de la construcción, la petroquímica, la industria automotriz, en ingeniería mecánica y en la construcción de accesorios, aparatos y contenedores.
Propiedades:
Propiedades mecánicas a temperaturas elevadas:
| Indice resistencia | Estado de sumistro | Temperaturas °C | ||||||
|---|---|---|---|---|---|---|---|---|
| 100 | 200 | 300 | 400 | 500 | ||||
| Rp0,2 | Recocido de disolución | 165 | 137 | 119 | 108 | 100 | ||
| Rp1,0 | 200 | 165 | 145 | 135 | 128 | |||
Propiedad fisica:
| Coeficiente medio de dilatación térmica (10 (-6) K (-1)) | |
| 20 °C – 100 °C | 16,0 |
| 20 °C – 300 °C | 17,0 |
| 20 °C – 500 °C | 18,0 |
| Módulo de elasticidad (valor de referencia – 10³N/mm²): | |
|---|---|
| a temperatura ambiente | 200 |
| a 200 °C | 186 |
| a 400 °C | 172 |
El material 1.4404 (AISI 316L) también se ofrece en la versión siguiente: 1.4404 VIM
Analísis química:
| 1.4404 ESU X2CrNiMo17-12-2 |
C | Si | Mn | P | S | Cr | Mo | Ni | V |
| min. | 16,50 | 2,0 | 10,0 | ||||||
| max. | 0,030 | 1,0 | 2,0 | 0,045 | 0,030 | 18,50 | 3,0 | 14,0 |
| 1.4404 ESU X2CrNiMo17-12-2 |
Al | Cu | N | Nb | Ti |
| min. | |||||
| max. | 0,30 | 0,10 |
Desde el almacén:

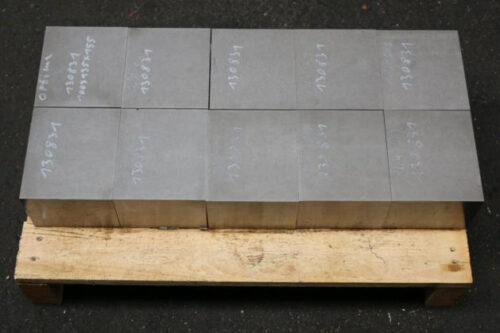

Acero plano, forjado

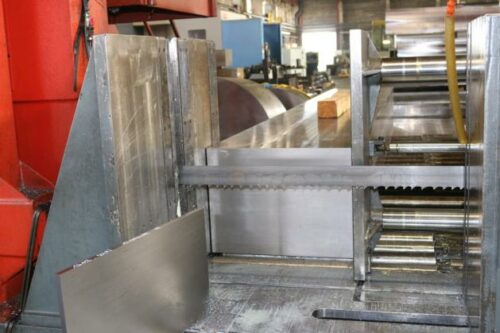

Beneficios de los cortes aserrados:
Debido al procesamiento mecánico con la sierra, la estructura del material muestra una deformación involuntaria y un endurecimiento de material mucho menores que, por ejemplo, el oxicorte.
Por lo tanto la pieza ya mecanizada de la sierra dispone en el borde una estructura homogénea, eso no cambia en la continuación del material.
Esta circunstancia permite el acabado de trabajo con fresado o taladrado de la pieza inmediatamente, no hay que realizar recocer blando de nuevo o similar.
